Индекс Ланжелье для бассейна: как рассчитать баланс воды и не допустить коррозии и накипи
Формула индекса насыщения без мистики: что означает каждое слагаемое, как считать вручную, чем опасны агрессивная и накипеобразующая вода и что крутить, чтобы вернуть баланс.
Содержание
Коротко
- Индекс Ланжелье LSI = pH − pHs — разница между фактическим pH и pH насыщения воды карбонатом кальция. LSI меньше нуля — вода агрессивна и растворяет цемент. Больше нуля — откладывает накипь.
- Сбалансированной считают воду с LSI от −0,3 до +0,5 (Taylor Technologies), ряд специалистов советует ±0,3. Санитарный кодекс штата Нью-Йорк допускает ±0,5.
- Пример: pH 7,4, 27 °C, кальций 200 и щёлочность 100 мг/л CaCO₃, солесодержание 1000 мг/л дают LSI −0,25. Та же вода у стенки теплообменника при 60 °C даёт +0,35 — там начинается накипь.
- Сильнее всего на LSI влияет pH: +0,1 к pH даёт +0,1 к индексу. Удвоение кальциевой жёсткости или щёлочности добавляет около +0,3.
- 1 °Ж = 1 мг-экв/л = 50,05 мг/л CaCO₃. ГОСТ Р 53491.1 ограничивает общую жёсткость воды бассейна 5,0 мг-экв/л, то есть 250 мг/л CaCO₃.
Индекс Ланжелье (LSI, индекс насыщения) показывает, будет ли вода растворять карбонат кальция или откладывать его. Если LSI меньше нуля, вода агрессивна: вымывает затирку швов, разрушает бетон и ускоряет коррозию металла. Если больше нуля — откладывает накипь на плитке, в фильтрах и теплообменнике. Для бассейна баланс — значения примерно от −0,3 до +0,3…+0,5. Индекс считают по pH, температуре, кальциевой жёсткости, щёлочности и солесодержанию.
Санитарные нормы LSI не регулируют: формально вода может полностью соответствовать СП 2.1.4284-26 и при этом за сезон разрушить затирку. Поэтому индекс — рабочий инструмент инженера, а не строка протокола. Ниже — формула, разбор каждого слагаемого, пример ручного расчёта, калькулятор и порядок коррекции.
Что показывает индекс Ланжелье
Индекс предложил американский инженер Уилфред Ланжелье в 1936 году для водопроводных сетей. Идея простая. Для каждой воды с данной жёсткостью, щёлочностью, температурой и солесодержанием есть pH насыщения — pHs. При этом pH карбонат кальция CaCO₃ ни растворяется, ни выпадает. Индекс — это разница между фактическим pH и pHs:
Для бассейна это особенно важно: ванна, швы и чаша сделаны на основе цемента, то есть из того же карбоната и гидроксида кальция. Для металла LSI — показатель косвенный. При отрицательном индексе на стали не образуется защитная карбонатная плёнка, но коррозию определяют и другие факторы — хлориды, температура, хлор.
Простыми словами
Индекс Ланжелье показывает, насколько вода «сыта» кальцием. «Голодная» вода (индекс меньше нуля) добирает кальций из затирки, бетона и отложений и не даёт металлу покрыться защитной плёнкой. «Перекормленная» (больше нуля) сбрасывает лишнее накипью на плитку, песок фильтра и теплообменник. Около нуля вода сыта и ничего не трогает.
Формула и смысл каждого слагаемого
В практике водоподготовки pHs обычно считают по приближённой формуле с четырьмя поправками — от солесодержания, температуры, кальция и щёлочности:
- A
- (lg TDS − 1) / 10, где TDS — общее солесодержание, мг/л
- B
- −13,12 · lg(t + 273) + 34,55, где t — температура воды, °C
- C
- lg Ca − 0,4, где Ca — кальциевая жёсткость, мг/л CaCO₃
- D
- lg Щ, где Щ — общая щёлочность, мг/л CaCO₃
| Слагаемое | Что отражает | Как меняет LSI |
|---|---|---|
| pH | Кислотность воды — входит в индекс напрямую | +0,1 pH → +0,1 LSI. Самый сильный и быстрый рычаг |
| C — кальций | Сколько ионов Ca²⁺ может образовать CaCO₃ | Удвоение кальция → +0,3 (lg 2 = 0,30) |
| D — щёлочность | Сколько карбонат-ионов доступно | Удвоение щёлочности → +0,3 |
| B — температура | Растворимость CaCO₃ падает при нагреве | 27 → 37 °C: +0,19; 27 → 60 °C: +0,59 |
| A — солесодержание | Ионная сила: соли «мешают» осаждению | 1000 → 2000 мг/л: −0,03. Влияние малое |
Простыми словами
Считать вручную не обязательно — это делает калькулятор ниже. Из формулы важно запомнить одно: на объекте у индекса две рабочие «ручки» — pH и щёлочность. pH двигает индекс быстрее всего: +0,1 к pH даёт +0,1 к индексу. Щёлочность действует медленнее, но удерживает результат.
Обратите внимание на кальций: в формулу входит кальциевая жёсткость, а не общая. Магний CaCO₃ не образует. Если в анализе указан только кальций в мг/л Ca²⁺, умножьте значение на 2,5 — получите мг/л CaCO₃.
Со стабилизатором хлора нужна ещё одна поправка. Часть измеренной щёлочности в такой воде приходится на цианураты. Поэтому в формулу подставляют карбонатную щёлочность: из общей вычитают около трети концентрации циануровой кислоты. Точная доля зависит от pH — так делает, например, Taylor Technologies.
Пример расчёта вручную
Крытый бассейн: pH 7,4, температура воды 27 °C, кальциевая жёсткость 200 мг/л CaCO₃, общая щёлочность 100 мг/л CaCO₃, солесодержание 1000 мг/л.
- A — солесодержание lg 1000 = 3,00; A = (3,00 − 1) / 10 = 0,20.
- B — температура lg (27 + 273) = lg 300 = 2,477; B = −13,12 × 2,477 + 34,55 = 2,05.
- C — кальций lg 200 = 2,301; C = 2,301 − 0,4 = 1,90.
- D — щёлочность lg 100 = 2,00; D = 2,00.
- pH насыщения pHs = (9,3 + 0,20 + 2,05) − (1,90 + 2,00) = 11,55 − 3,90 = 7,65.
- Индекс LSI = 7,40 − 7,65 = −0,25. Вода слегка агрессивна, но в пределах ±0,3 — баланс.
Что будет, если не трогать воду, а менять один параметр? При pH 7,2 (нижняя граница СП) индекс −0,45 — вода уже агрессивна. При pH 7,6 — около −0,05. Если кальций 100 мг/л вместо 200 — −0,55. Мягкая вода — кальций 60, щёлочность 40, солесодержание 300 мг/л — даёт −1,12 даже при pH 7,4. Такая вода активно растворяет цементные материалы.
Как читать результат: шкала и границы
Единой нормы LSI для бассейнов нет — ни в российских документах, ни в рекомендациях ВОЗ. Ориентиры разных источников немного различаются:
- Taylor Technologies (производитель тест-систем) считает балансом диапазон от −0,3 до +0,5. Ниже −0,3 возможна коррозия, выше +0,5 — мутность и накипь.
- Ряд специалистов советует более узкий коридор ±0,3. Его использует и калькулятор выше.
- Санитарный кодекс штата Нью-Йорк (10 NYCRR 6-1.30) задаёт допуск ±0,5 и рекомендует держать индекс «слегка в плюсе».
Из рисунка следует практический вывод: держать индекс «на нуле» при температуре ванны мало. Нагреватель работает с более горячей стенкой, и для неё та же вода пересыщена. Поэтому в бассейнах с жёсткой водой индекс в ванне держат ближе к нижней границе коридора, а теплообменник регулярно осматривают.
Простыми словами
Это как с чайником. Вода из крана накипи не даёт, а в чайнике при нагреве известь выпадает на дно и стенки. В бассейне роль чайника играет теплообменник: вода, спокойная в ванне, на его горячих пластинах начинает откладывать накипь.
Агрессивная вода: что разрушается при LSI ниже нуля

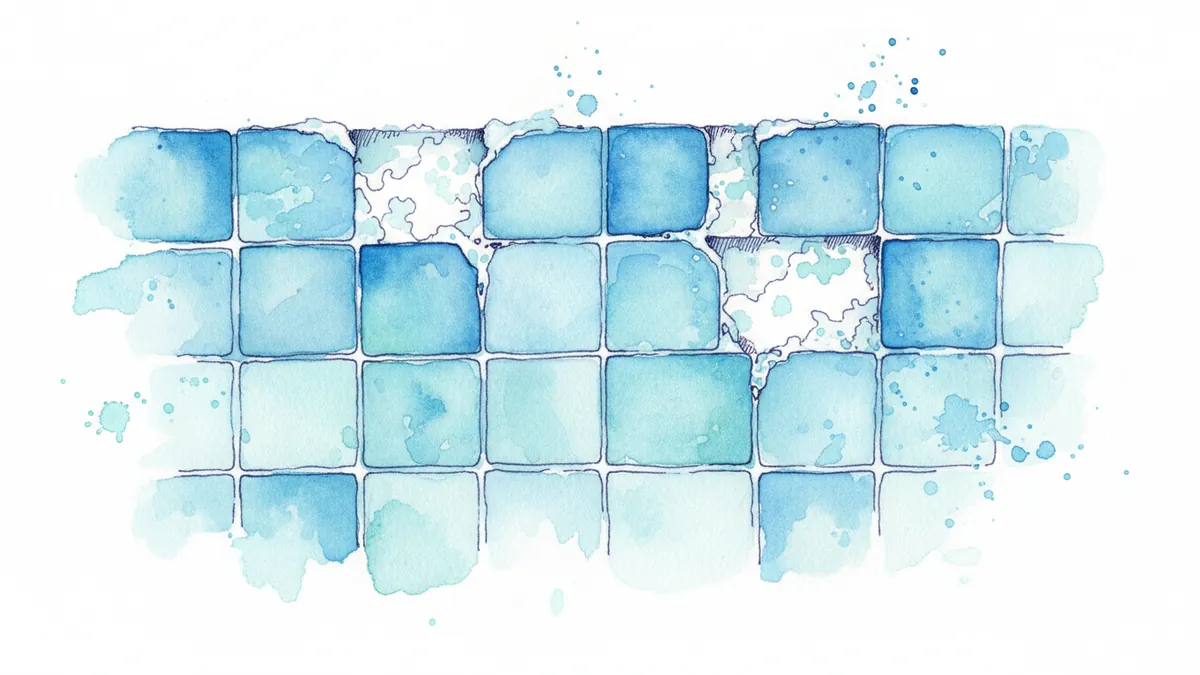

Затирка и швы
Вода растворяет карбонат и гидроксид кальция из цементной затирки. Швы становятся шершавыми, углубляются, из них вымывается песок. Плитка начинает «звенеть» и отходить.
Бетон и штукатурка
Поверхность чаши, переливные лотки и бетонные ёмкости теряют цементный камень. Открытая чаша без облицовки становится пористой, в порах легче держится биоплёнка.
Металл
Поручни, лестницы, закладные, корпуса насосов и трубки теплообменника лишены защитной карбонатной плёнки. Продукты коррозии дают бурые пятна и окрашивают воду.
Теплообменник
Самый дорогой узел в зоне риска. Коррозия при низком pH и щёлочности сокращает его срок службы, а утечка теплоносителя в воду бассейна — отдельная авария.
Типичные причины отрицательного индекса: мягкая исходная вода, низкая щёлочность, pH у нижней границы 7,2. Причиной может быть и постоянная передозировка кислоты при автоматическом дозировании. Подробно о том, как pH и щёлочность связаны между собой, — в статье «pH воды в бассейне». Как распознать окрашивание воды железом и медью и убрать его — в статье «Бурая и жёлтая вода в бассейне».

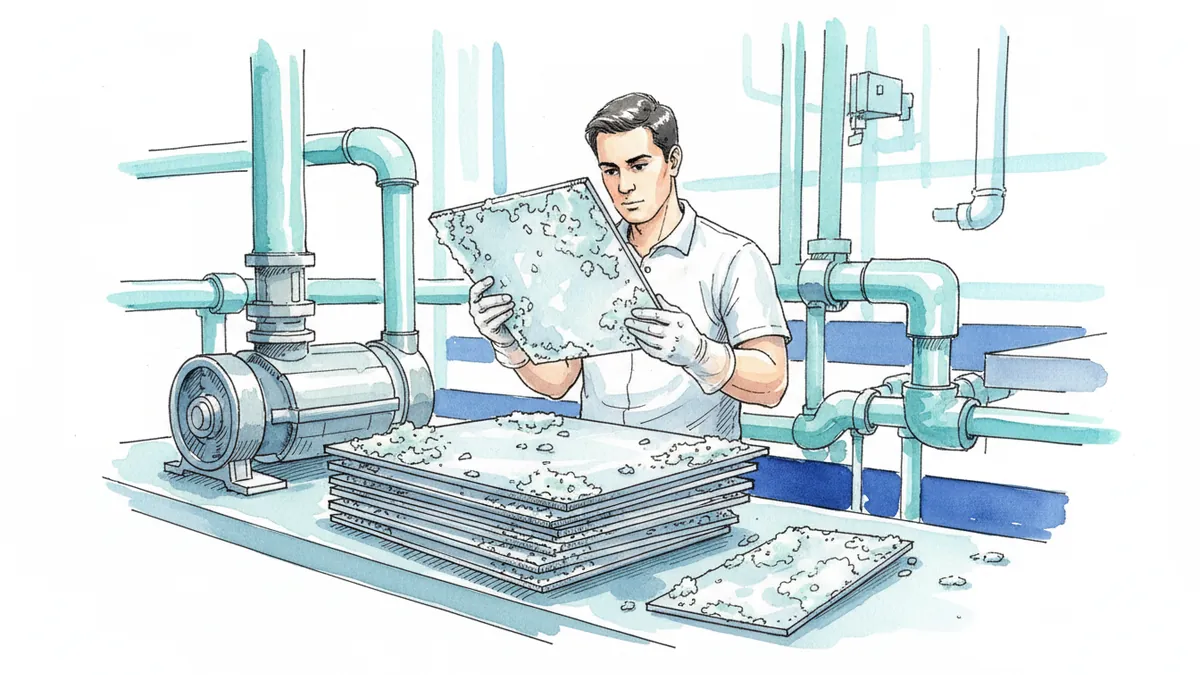

Накипеобразующая вода: налёт, фильтры, мутность
При положительном индексе CaCO₃ выпадает там, где ему проще всего: на шероховатых и горячих поверхностях, в местах с высоким местным pH.
- Налёт на плитке и швах — белёсый или серый, особенно по линии воды и у форсунок. Шершавая поверхность хуже чистится и удерживает загрязнения.
- Фильтры. Карбонат цементирует песчаную загрузку: появляются комки и каналы, вода идёт мимо фильтрующего слоя, промывка не помогает.
- Теплообменник. Слой накипи снижает теплопередачу: чтобы держать температуру, нужен более горячий теплоноситель, и накипь растёт быстрее.
- Мутность. Микрокристаллы CaCO₃ дают молочную муть, особенно после внесения pH-плюса в жёсткую воду. Как отличить её от других причин — в статье «Мутная вода в бассейне».
- Инжекторы и измерительные ячейки. Гипохлорит натрия имеет pH около 12–13. В точке впрыска индекс резко положительный, поэтому инжектор зарастает. Рабочий раствор лучше готовить на умягчённой воде.
Жёсткость и щёлочность: единицы и пересчёт
Главная путаница при расчёте LSI — единицы. Формула работает в мг/л CaCO₃. В российских анализах жёсткость указывают в градусах жёсткости °Ж по ГОСТ 31865-2012, а щёлочность — в ммоль/л или мг-экв/л.
| Единица | мг/л CaCO₃ | Комментарий |
|---|---|---|
| 1 °Ж = 1 мг-экв/л | 50,05 | Российский градус жёсткости, равен 0,5 ммоль/л Ca²⁺ или 20,04 мг/л Ca²⁺ |
| 1 ммоль/л Ca²⁺ | 100,09 | Молярная концентрация кальция = 2 °Ж |
| 1 мг/л Ca²⁺ | 2,50 | Если в анализе кальций в мг/л иона |
| 1 °dH (немецкий градус) | 17,85 | Встречается в инструкциях импортного оборудования; 1 °dH ≈ 0,36 °Ж |
| 1 ммоль/л (мг-экв/л) щёлочности | 50,04 | Щёлочность по титрованию соляной кислотой |
Что говорят российские документы. ГОСТ Р 53491.1 (табл. 1) ограничивает общую жёсткость воды в ванне — не более 5,0 мг-экв/л, то есть 250 мг/л CaCO₃. Исходную воду для заполнения стандарт рекомендует предварительно очищать, если её общая жёсткость выше 7,0 мг-экв/л. Измерять щёлочность и общую жёсткость стандарт предлагает раз в месяц (п. 10.6.2.3). Норм самого индекса и кальциевой жёсткости в нём нет.
Жёсткость растёт сама
Испарение концентрирует соли, а часть реагентов добавляет кальций. Один гипохлорит кальция Ca(OCl)₂ по молярным массам даёт около 0,7 мг/л CaCO₃ на каждый 1 мг/л внесённого хлора. Гипохлорит натрия жёсткость не повышает. Сравнение реагентов — в статье «Чем обеззараживать воду в бассейне».
Как вернуть баланс: что крутить
У индекса четыре рабочих рычага. В общественном бассейне их возможности ограничены нормами: pH — коридором 7,2–7,6 по СП, кальций — общей жёсткостью 5,0 мг-экв/л по ГОСТ, температура — типом ванны.
| Рычаг | Поднять LSI | Опустить LSI | Ограничения |
|---|---|---|---|
| pH | pH-плюс: сода, едкий натр | pH-минус: серная или соляная кислота | Только в коридоре 7,2–7,6: ±0,2 от середины |
| Щёлочность | Гидрокарбонат натрия: 1,7 г/м³ на +1 мг/л CaCO₃ | Кислота порциями, pH потом поднимается сам за счёт ухода CO₂ | Ориентир 80–120 мг/л: выше — pH дрейфует вверх |
| Кальций | Хлорид кальция: около 1,1 г/м³ безводного CaCl₂ на +1 мг/л CaCO₃ | Только разбавление более мягкой водой | Общая жёсткость — не более 5,0 мг-экв/л по ГОСТ Р 53491.1 |
| Температура | — | — | Задана типом ванны (прил. 4 СП). Учитывайте горячие поверхности |
- Сначала щёлочность Она держит pH. Пока щёлочность низкая, pH не удержится в коридоре, и индекс будет «гулять» вместе с ним.
- Затем pH Это самый быстрый рычаг, но узкий. Внутри 7,2–7,6 индекс можно сдвинуть максимум на 0,4.
- Потом кальций Его поднимают редко и осторожно. Снижать его можно только частичной заменой воды, поэтому лучше не перебарщивать.
- Пересчитайте и запишите Раз в месяц, по свежим анализам щёлочности и жёсткости, и всегда после смены воды или реагента.
Пример коррекции. Воду из расчёта выше (LSI −0,25) можно сбалансировать, не трогая кальций. Достаточно поднять щёлочность до 120 мг/л и держать pH 7,5: индекс станет около −0,07, а при pH 7,6 — около +0,03. Общая жёсткость остаётся в пределах ГОСТ.
Для бассейнов с подогревом от 30 °C и выше — детских и гидромассажных ванн — пересчитайте индекс при фактической температуре. Исходная вода из примера при 37 °C даёт −0,06 вместо −0,25. Как устроен теплообменный узел в общей схеме, разобрано в статье «Водоподготовка бассейна».
Basshim поставляет pH-корректоры и гипохлорит натрия для общественных бассейнов Москвы и Московской области. Пришлите свежий анализ воды — поможем подобрать реагенты и рассчитать расход: оставьте заявку.
Частые вопросы
Что показывает индекс Ланжелье?
Индекс Ланжелье показывает, насыщена ли вода карбонатом кальция. При LSI ниже нуля вода растворяет цементные материалы и ускоряет коррозию металла. Выше нуля — откладывает накипь. Считается как разница между фактическим pH и pH насыщения, который зависит от кальциевой жёсткости, щёлочности, температуры и солесодержания.
Какой индекс Ланжелье должен быть в бассейне?
Единой нормы нет. Taylor Technologies считает сбалансированной воду с LSI от −0,3 до +0,5, ряд специалистов советует ±0,3. Санитарный кодекс штата Нью-Йорк допускает ±0,5. Российские СП и ГОСТ индекс не нормируют. В бассейне с подогревом держите индекс ближе к нижней границе: на горячей стенке теплообменника он выше.
Как поднять индекс Ланжелье, если вода агрессивная?
По порядку: поднять щёлочность гидрокарбонатом натрия до 80–120 мг/л CaCO₃, затем держать pH ближе к 7,4–7,6. Только если этого мало — осторожно поднять кальциевую жёсткость хлоридом кальция, не выходя за 5,0 мг-экв/л общей жёсткости по ГОСТ Р 53491.1.
Как перевести градусы жёсткости в мг/л CaCO₃?
Умножьте °Ж на 50,05: 4 °Ж = 200 мг/л CaCO₃. Немецкий градус °dH умножают на 17,85. Если кальций указан в мг/л иона Ca²⁺, умножьте на 2,5. Для индекса Ланжелье нужна именно кальциевая жёсткость, а не общая.
Почему на теплообменнике накипь, если индекс в норме?
Индекс считают при температуре воды в ванне, а стенка теплообменника намного горячее. Растворимость CaCO₃ с нагревом падает. Вода с LSI −0,25 при 27 °C на поверхности при 60 °C имеет уже около +0,35. Снизьте индекс в ванне, проверьте щёлочность и не перегревайте теплоноситель.
Нужно ли считать индекс Ланжелье, если вода водопроводная?
Да. Водопроводная вода соответствует нормам для питья, но не обязательно сбалансирована для бассейна. Со временем её состав меняется: испарение концентрирует соли, кислота снижает щёлочность, гипохлорит поднимает pH. Индекс стоит пересчитывать раз в месяц по анализу щёлочности и жёсткости.
Источники и нормативы
- Langelier Saturation Index. Mesabi Range College — формула pHs = (9,3 + A + B) − (C + D).
- Lenntech. Langelier Saturation Index explanation.
- Taylor Technologies. Using the Taylor Circular Watergram — допуск индекса, поправка щёлочности на циануровую кислоту.
- New York State Sanitary Code, 10 NYCRR 6-1.30 «Saturation index for swimming pools».
- ГОСТ Р 53491.1-2009 «Бассейны. Подготовка воды. Часть 1. Общие требования» (табл. 1, пп. 5.2, 10.6.2.3).
- ГОСТ 31865-2012 «Вода. Единица жёсткости».
- СП 2.1.4284-26, утв. постановлением Главного государственного санитарного врача РФ от 02.06.2026 № 20 (подп. 20 п. 73, прил. 4).
